案例一：設備未接地，車間主任當場觸電身亡

2020年6月22日，位于汕頭澄海區的汕頭市澄海區澄華威達塑料玩具廠（簡稱“威達玩具廠”）發生一起觸電事故，造成車間主任死亡。

事故原因：因塑料粉碎機，無接地線。且塑料粉碎機電源線套管保護強度不足，布設不合理，隨意放置在地面上且有一小節電源線恰好被旁邊的踏步梯梯腳壓到。操作人員在日常加料過程中反復上下該踏步梯，時間一長導致該電源線絕緣保護皮被梯腳扎破，電源線芯裸露在外，電線漏電，踏步梯帶電。

事發當天，薛永浩安全意識淡薄，為圖涼快僅著短袖、及膝短褲和拖鞋進入生產現場作業，左小腿皮膚未被衣物覆蓋，導致觸電。

案例二：配電箱未接地，員工當場觸電身亡

7月28日14時35分左右，江蘇某合成材料公司車間發生一起觸電事故，造成1人死亡，直接經濟損失約130萬元。

事故發生的原因：

配電箱箱門背面的電加熱設備開關上一根電線接頭從接線柱上松脫，帶電線頭接觸到配電箱箱門上，同時配電箱的外殼未采取接地保護，造成配電箱金屬外殼帶電，馬某右手接觸到配電箱邊框時，發生觸電事故，這是本起事故發生的直接原因。

案例三：昆山某機械加工企業一員工在操作機械設備時，不慎觸碰到機械設備外的金屬欄導致觸電身亡

事故原因：設備電源線未接地、電源線絕緣層破損漏電導致觸電事故。

案例五：接地保護失效，2人觸電死亡！電工被追責

2020年8月16日22時許，安徽斯之年建筑材料有限公司作業人員在中鐵十局集團第三建設有限公司承建的合肥市暢通二環工程一標段項目工地內拆除圍擋時，發生一起觸電事故，造成2人死亡。死亡人員均為安徽斯之年公司人員，事故造成直接經濟損失370萬元。電工因未按要求敷設電纜，被立案調查！

案例六：電焊機線路漏電，工人觸電身亡

2020年8月3日晚上18時左右，江西佰得利物資有限公司相墾分公司在建設施工過程中，發生一起觸電亡人事故，造成1人死亡。

事故直接原因：

作業現場電焊機、切割機進出線路陳舊老化多處破損，有的銅線甚至裸露在外，且沒有采用架空方式鋪設，均平鋪在地面上,加之現場澆水，水在地面漫流，電線大部分被浸濕，導致電線漏電是此次事故發生的直接原因。

案例七：員工觸電身亡，電工被追究刑責

2020年1月2日11時40分許，南京龍超金屬制造科技有限公司發生一起觸電事故，造成1人死亡，直接經濟損失約133萬元人民幣。

這起事故發生后，當?shù)厥鹿收{(diào)查組進行了詳細的事故調查，最后認定企業電工沒有履行好電工職責而導致他人死亡，電工被追究刑事責任！

直接原因：南京龍超金屬制造科技有限公司機修輔助工朱X成未按照該公司《機械維修工操作規程》第4條：“檢修機械設備必須先辦理停電手續，并在操作開關上掛上警告牌，同時設備機旁按盒的現場開關打到檢修位置；檢修結束后，及時辦理送電手續，并通知有關人員”。違反公司維修管理規定擅自進行現場檢修，在對重力澆鑄機兩根模具導熱棒電氣接線進行檢查時，觸碰到從電氣控制柜引出的電源接線帶電裸露接頭部位，導致觸電。

對事故責任者的責任認定及處理建議

1、建議移送司法機關追究刑事責任人員（1人）

南京龍超金屬制造科技有限公司電工王X牛未認真履行工作職責，對重力澆鑄機模具導熱棒電源接線未做正確連接，未將重力澆鑄機模具導熱棒電源接線接入剩余電流保護裝置，對該起事故的發生負有直接責任。建議司法機關依法追究其刑事責任。

1、防雷接地 ：為把雷電迅速引入大地，以防止雷害為目的的接地。防雷裝置如與電報設備的工作接地合用一個總的接地網時，接地電阻應符合其最小值要求。

2、交流工作接地：將電力系統中的某一點，直接或經特殊設備與大地作金屬連接。工作接地主要指的是變壓器中性點或中性線（N 線）接地。N 線必須用銅芯絕緣線。在配電中存在輔助等電位接線端子，等電位接線 端子一般均在箱柜內。必須注意，該接線端子不能外露；不能與其它接地系統，如直流接地、屏蔽接地、防靜電接地等混接；也不能與 PE 線連接。

3、安全保護接地 ：安全保護接地就是將電氣設備不帶電的金屬部分與接地體之間作良好的金屬連接。即將大樓內的用電設備以及設備附近的一 些金屬構件，有 PE 線連接起來，但嚴禁將 PE 線與 N 線連接。

4、直流接地 ：為了使各個電子設備的準確性好、穩定性高，除了需要一個穩定的供電電源外，還必須具備一個穩定的基準電位?？刹捎幂^大截面積的絕緣銅芯線作為引線，一端直接與基準電位連接，另一端供電子設備直流接地。

5、防靜電接地：為防止智能化大樓內電子計算機機房干燥環境產生的靜電對電子設備的干擾而進行的接地稱為防靜電接地。

6、屏蔽接地：為了防止外來的電磁場干擾，將電子設備外殼體及設備內外的屏蔽線或所穿金屬管進行的接地，稱為屏蔽接地。

7、功率接地系統 ：電子設備中，為防止各種頻率的干擾電壓通過交直流電源線侵入，影響低電平信號的工作而裝有交直流濾波器，濾波器的接地稱功率接地。

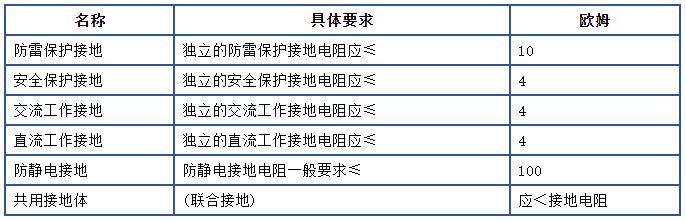

8、標準接地電阻規范要求見下表

接地的作用分有保護接地、工作接地、防靜電接地三類。

1、電氣設備的金屬外殼，混凝土、電桿等，由于絕緣損壞有可能帶電，為了防止這種情況危及人身安全，避免發生人體觸電事故，將電氣設備的金屬外殼與接地裝置聯接的方式保護接地，當人體觸及到外殼已帶電的電氣設備時，由于接地體的接觸電阻遠小于人體電阻，絕大部分電流經接地體進入大地，只有很小部分流過人體，不致對人的生命造成危害。

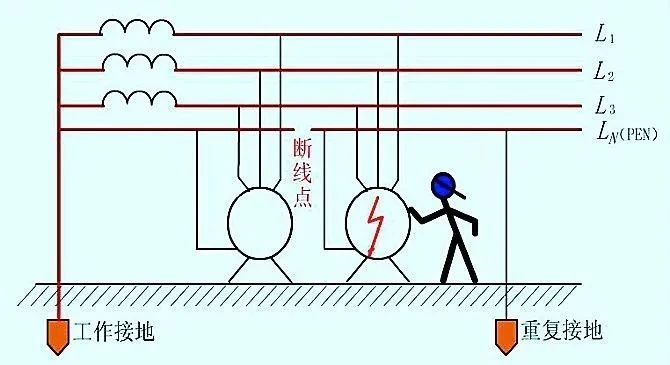

 2、為了保證電氣設備在正常和事故情況下可靠的工作而進行的接地稱為工作接地，如中性點直接接地和間接接地以及零線的重復接地、防雷接地等都是工作接地。為了將雷電引入地下，將防雷設備（避雷針等）的接地端與大地相連，以消除雷電過電壓對電氣設備、人身財產的危害的接地，也稱過電壓保護接地。

3、防止靜電危險影響而將易燃油、天然氣貯藏罐和管道、電子設備等的接地稱為防靜電接地。

電氣設備通過接地裝置和大地之間的電阻稱為接地電阻，它包含五個部分：

1、電氣設備和接地線的接觸電阻。

2、接地線本身的電阻。

3、接地體本身的電阻。

4、接地體和大地的接觸電阻。

5、大地的電阻。

1、大接地短路電流系統R≤0.5歐 ；

2、容量在100kVA以上的變壓器或發電機R≤4歐 ；

3、閥型避雷器R≤5歐 ；

4、獨立避雷針、小接地電流系統、容量在100kVA及以下的變壓器或發電機、高低壓設備共用的接地均R≤10歐 ；

5、低壓線路金屬桿、水泥桿及煙囪的接地R≤30歐 。

1、接地線一般用40mm×4mm的鍍鋅扁鋼。

2、接地體用鍍鋅鋼管或角鋼。鋼管直徑為50mm，管壁厚不小于3.5mm，長度2～3m。角鋼以50mm×50mm×5mm為宜。

3、接地體的頂端距地面0.5～0.8m，以避開凍土層，鋼管或角鋼的根數視接地體周圍的土壤電阻率而定，一般不少于兩根，每根的間距為3～5m

4、接地體距建筑物的距離在1.5m以上，與獨立的避雷針接地體的距離大于3m。

5、接地線與接地體的聯接應使用搭接焊。

1、在接地裝置安裝前應了解接地體周圍土壤的電阻率，如過高則采取必要措施，確保接地電阻值合格。

2、改變接地體周圍的土壤結構在接地體周圍的土壤2～3m范圍內，摻入不容于水的、有良好吸水性的物質，如木炭、焦碳煤渣或礦渣等，該法可使土壤電阻率降低到原來的15～110。

3、用食鹽、木炭降低土壤電阻率用食鹽、木炭分層夯實。木炭和細摻勻為一層，約10～15cm厚，再鋪2～3cm的食鹽，共5～8層。鋪好后打入接地體。此法可使電阻率降至原來的13～15。但食鹽日久會隨流水流失，一般超過兩年就要補充一次。

4、用長效化學降阻劑用長效化學降阻劑方法可使土壤電阻率降至原來的40%。電氣設備的接地電阻應在每年的春、秋兩季雨水較少時各測試一次，確保接地合格。一般采用專門儀表（如ZC-8接地電阻測試儀）測試，也可采用電流表-電壓表法測試。

1、聯接螺栓是否松動、銹蝕。

2、地面以下的接地線、接地體的腐蝕情況，是否脫焊。

3、地面的接地線有無損傷、斷裂、腐蝕等對架空進線的電源線包括零線, 其截面選擇應按規定鋁線不應小于16 mm2, 銅線不應小于10mm2。

4、為便于識別各種導線的不同用途, 相線、工作零線與保護線均應以不同顏色加以區別, 以防止相線與零線混用或工作零線與保護零線混用, 為保證各種插座的正確接線提供有利條件，使用三相五線制配電方式。

5、對用戶端電源的自動空氣開關或熔斷器, 要在其中加裝單相漏電保護器。對年久失修、絕緣老化或負荷增加、截面欠小的用戶線路, 應盡快更換, 以消除電氣火災隱患及為漏電保護器正常工作提供條件。

6、對動力電氣系統中三項五線制的設備保護接地線、零線任何情況下不得小于相線的1/2,照明系統中無論三項五線或單項三線制的地線與零線必須與項線相同。

7、工作接地與保護接地的干線允許合用，但其截面不得小于相線截面的二分之一。

8、每個電氣裝置的接地應以單獨的接地線與接地干線相連接，不得在一個接地線中串接幾個需要接地的電氣裝置。

9、380V 配電箱、檢修電源箱、照明電源箱接地銅裸線截面應 >4 mm2 ，鋁裸線截面應>6 mm2，有絕緣銅線截面應>2.5mm2 ，有絕緣鋁線截面應>4mm2。

10、接地線離地面距離宜為250--300mm 。

11、工作接地用黃綠相間的條紋涂在表面，保護接地應用黑色涂在表面上，設備中性線宜涂淡藍色標志。

12、不得利用蛇皮管、管道保溫層的金屬外皮或金屬網以及電纜金屬護層作接地線。

13、地線焊接時，焊接地線應采用搭接焊，其搭接長度必須符合扁鋼為其寬度的2倍(且至少3個棱邊焊接)， 圓鋼為其直徑的6倍（且要雙面焊接），圓鋼與扁鐵連接時，搭接焊長度為圓鋼的6 倍（且要雙面焊接）。

14、銅、鋁線與地排連接必須用固定螺絲壓接，不得纏繞連接，采用扁銅軟線作接地線時,要求長短適宜，并壓接線鼻子與接地螺絲連接。

15、設備運行期間由運行人員檢查電氣設備接地線與地網、電氣設備連接良好，無斷裂等使接地線截面減小的情況，否則按缺陷對待。

16、設備檢修進行驗收時，必須檢查電氣設備接地線狀況良好。

17、設備部應定期進行電氣設備接地情況進行檢查,發現問題及時通知整改。

18、電氣設備的接地電阻，應按照不超過周期規定或設備大小修時檢修監測，發現問題及時分析原因并進行處理。

19、高壓電氣設備接地及接地網的接地電阻由設備部按照《電力設備交接和預防性試驗規程》進行，低壓電氣設備接地由設備所轄部門進行。

20、接地裝置的入地短路電流，采用在接地裝置內、外短路時，經接地裝置流入地中的最大短路電流對稱分量最大值，該電流應按5--10 年發展后的系統最大運行方式確定，并應考慮系統中各接地中性點間的短路電流分配，以及避雷線中分走的接地短路電流。

1、電流互感器二次線圈。

2、配電盤、控制盤的外殼。

3、電動機的外殼。

4、電纜接頭盒的外殼及電纜的金屬外皮。

5、開關及其傳動裝置的金屬底座或外殼。

6、高壓絕緣子及套管的金屬底座。

7、室內外配線的金屬管道。

8、計量電度表接地端。

9、電器和照明設備的外殼。

10、屋內外配電裝置的金屬構架及帶電部分的金屬遮攔。

1、電動機接地線宜采用扁鐵與全廠接地網連接，如距離接地干線較遠或布置扁鐵接地線影響環境美觀，應盡可能采用自然接地體接地，或使用扁銅線作為接地線。

2、外殼上有接地螺絲的電動機，接地線必須與接地螺絲連接。

3、外殼上無接地螺絲的電動機，要求在電動機外殼適當位置加裝接地螺絲與接地線相連接。

4、與接地的機座之間有可靠電氣接觸的電動機外殼可不接地，接地線布置應整齊、美觀。

1、配電盤接地線宜采用扁鐵與全廠接地網連接，如距離接地干線較遠或布置扁鐵接地線影響環境美觀，應盡可能采用自然接地體接地，或使用軟銅線作為接地線。

2、低壓配電盤接地線采用裸銅導線時截面不小于6mm2，采用有絕緣外皮的銅線時截面不小于4mm2。

3、外殼上有接地螺絲的配電盤，接地線必須與接地螺絲連接。

4、外殼上無接地螺絲的配電盤,要求在配電盤外殼適當位置加裝接地螺絲與接地相線連接。

5、與接地體有可靠電氣接觸的配電盤外殼可不接地。

1、測試前應與被試設備保持足夠安全距離，防止誤碰帶電和旋轉部位，且由兩人進行。

2、測試前應選用萬用表的電阻檔，把表的兩個表筆短接，校準表電阻電阻擋檔指示為0。

3、將表筆一端接地線，另一端與設備接地專用端子連接。

4、當被試設備沒有專用接地端時，表筆的另一端應在電氣設備的外殼或金屬構件進行測量。

5、接地端必須選擇主接地網或與主接地網可靠連接處，并除掉表面氧化物接觸良好。

6、應在表計指示穩定后讀取數值，接地電阻值應符合規程規定。
